ACDC両方向変換器 ネットワークオフ/ネットワーク接続の切り替え機能
| 起源の場所: | 中国 |
| ブランド名: | ANE |
| 証明: | CE，IEC 50549 |
| モデル番号: | PMA030-A011-H |
| 最小注文数量: | 10 |
| 価格: | FOB: 2,000 USD~5,000 USD |
| パッケージの詳細: | カートン |
| 受渡し時間: | 30 営業日 |
| 支払条件: | T/T,L/C |
| 供給の能力: | 月額20000 |
|
詳細情報 |
|||
製品の説明

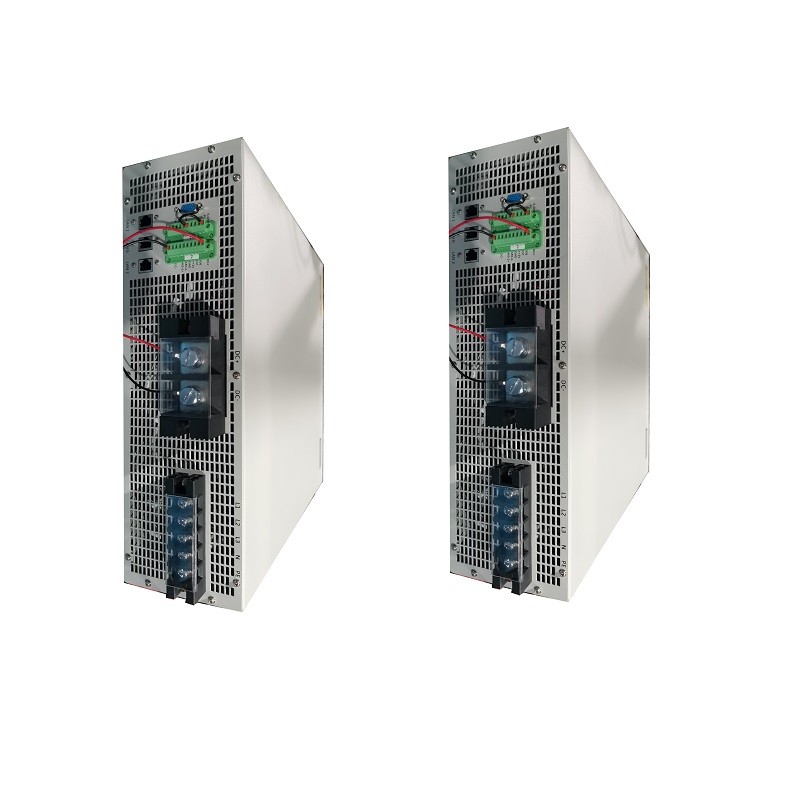

30 KW AC DC マイクログリッドとエネルギー貯蔵システムのための二方向電源モジュール
製品説明
ANE 30kWモジュールは,電池試験装置とマイクログリッドおよびエネルギー貯蔵システム,AC-DCアナログ電源,フィードバック電子負荷,電気自動車の充電放電装置とエネルギー貯蔵装置最新の最適化ハードウェア設計,高度な制御アルゴリズム,高度な製造プロセスを採用していますほぼすべてのエネルギー貯蔵装置の充電・放電要件に対応するこのモジュールは,超広い常動電源範囲,優れた低電圧常動電流能力,全電源範囲で高重量効率の利点があります.作業温度制限範囲が大きいシステム操作はより安全で,より信頼性があり,より経済的で,環境に適応しやすくなります.
特徴
オフ・グリッド/グリッドに接続された切り替え機能,高いダイナミックレスポンとフルロード切り替え時間は10ms以下,設定可能なアイランド保護システムの信頼性を向上させるためのインテリジェント・フォワード・バック・オペレーション複数のモードが許容される. 恒常な波動,電流,抵抗,電源. プログラム可能な出力機能,二方向電源モジュールは,電源と負荷の特徴曲線をシミュレートすることができます..
また,設計可能なモジュラーで容量を拡張することは簡単です.低調和電流,高電源因子,知的なグリッド接続操作は,電力網の品質を効果的に改善することができます.
- 二方向直流電源とフィードバックの電子負荷機能の特徴を1つのインテリジェントな前後操作,電源と負荷のシームレススイッチで設定する.
- 広範囲の出力電圧:50Vdc~950Vdc,高精度で高速なダイナミックレスポンス
- インテリジェントなDSP設計により,エネルギー貯蔵コンバーターモジュールの完全なデジタル制御が実現され,制御の高い信頼性が決定されます.
- タッチスクリーン操作制御,シンプルで直感的
- 多重安全保護,入力超低電圧保護,出力反逆接続保護,短回路保護,高温保護,気管異常検出など.
技術パラメータ
| モデル | PMA030-A011-H | |
| AC側電網接続パラメータ | ||
| 定数電圧 | AC380V | |
| 定位電源 | 30kW | |
| 最大出力 | 33kW | |
| 電圧範囲 | AC380V±15% | |
| 電流範囲 | ±45A | |
| 定数周波数 | 50Hz/60Hz | |
| パワーファクター調節範囲 | -0.99~099 | |
| 直流コンポーネント | ≤0.5% | |
| ハーモニック含有量 THDi | ≤3% | |
| AC側オフグリッドパラメータ | ||
| 定数電圧 | AC380V | |
| 定数周波数 | 50Hz/60Hz | |
| 安定電圧精度 | ≤1% | |
| 圧力の設定範囲 | AC380V±15% | |
| パワーファクター | > 0 でした99 | |
| 調和含有量 THDu | ≤3% | |
| 出力電圧 DC コンポーネント | ≤0.5% | |
| 電圧移行範囲 | ≤1%,負荷が20%から100%に変更 | |
| 不均衡の負荷容量 | 100% | |
| 3相不均衡 | ≤2%,短時間 4%以上 | |
| DC側パラメータ | ||
| 電圧範囲 ((BAT+/-) | DC50V~DC950V | |
| 電圧範囲 (DC+/-) | DC680V~DC1000V | |
| 定数電圧 (BAT+/-) | DC300V | |
| 定数電流 (BAT+/-) | 100A | |
| 電流範囲 | ±100A | |
| 電圧の誤り | ±1% | |
| 現在のエラー | ±1% | |
| 制限電圧 | 支援 | |
| 電流制限 | 支援 | |
| 定位電源 | 30kW | |
| 最大出力 | 33kW | |
| 基本特徴 | ||
| ACとDCの起動能力 | 支援 | |
| 前向きと逆向きの切り替え時間 | <10ms | |
| 効果性 | ≥95% | |
| 待機電源消費量 | <30W | |
| 障害間の平均時間 (MTBF) | >100000時間 | |
| 動作温度 | -20°C+45°C (電力の値が+45°C以上) | |
| 作業湿度 | ≤95%RH,凝縮しない | |
| 貯蔵温度 | -40°C+55°C | |
| 貯蔵湿度 | 0~95%RH | |
| 冷却方法 | 強制冷却 | |
| 高さ | 3000m | |
| コミュニケーション | RS485,CAN,イーサネット 乾燥した接触 | |
| 保護レベル | IP20 | |
| 騒音 | <70dB | |
| 体重 | 26kg | |
| サイズ (H*W*D) 129*436*470mm | ||
