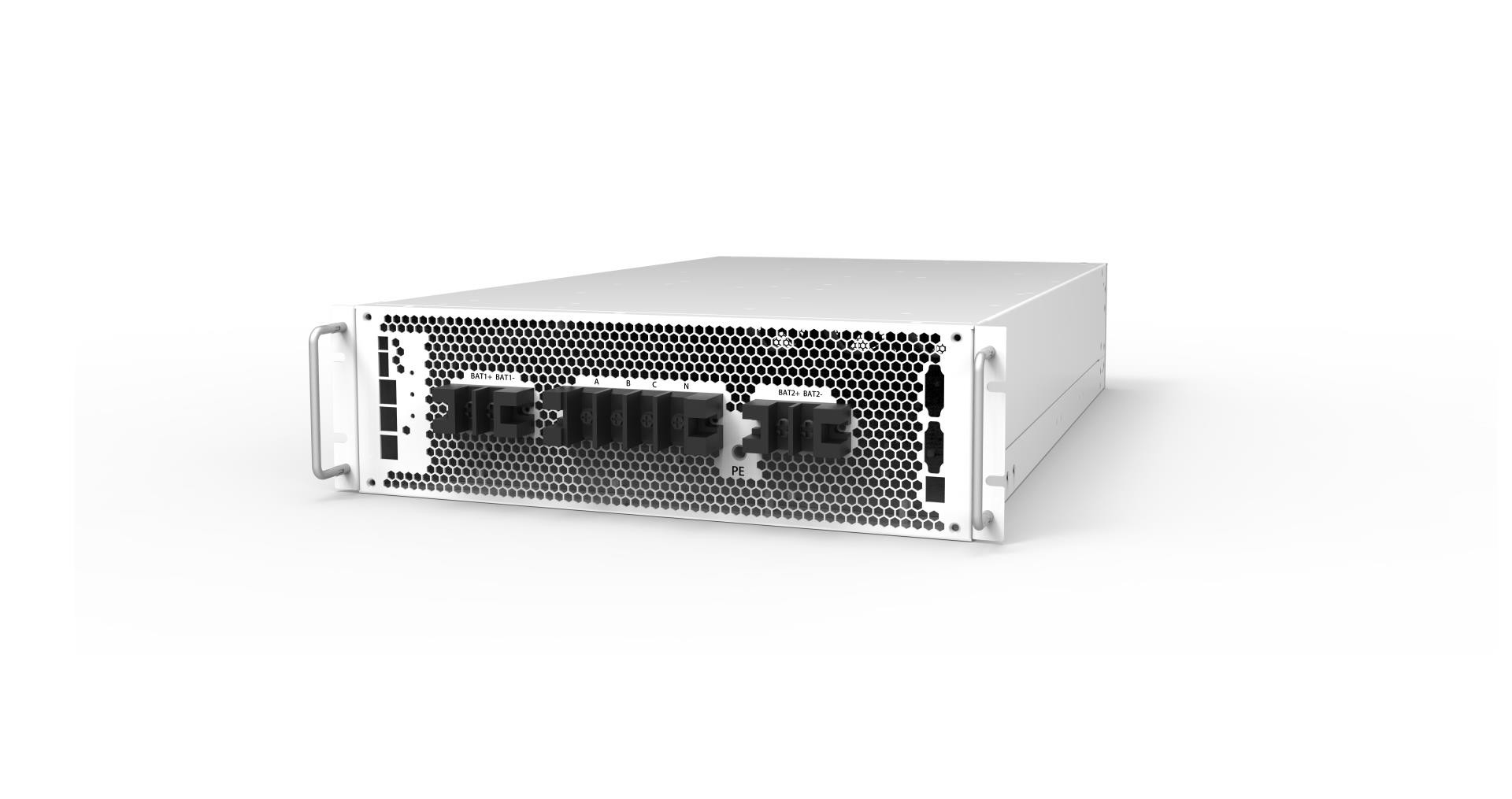

双方向電網接続ACDCコンバーター 70kW 68dB 低騒音

70kW両方向ACDC変換器 ネットワークに接続された型 マイクログリッドエネルギー貯蔵システム

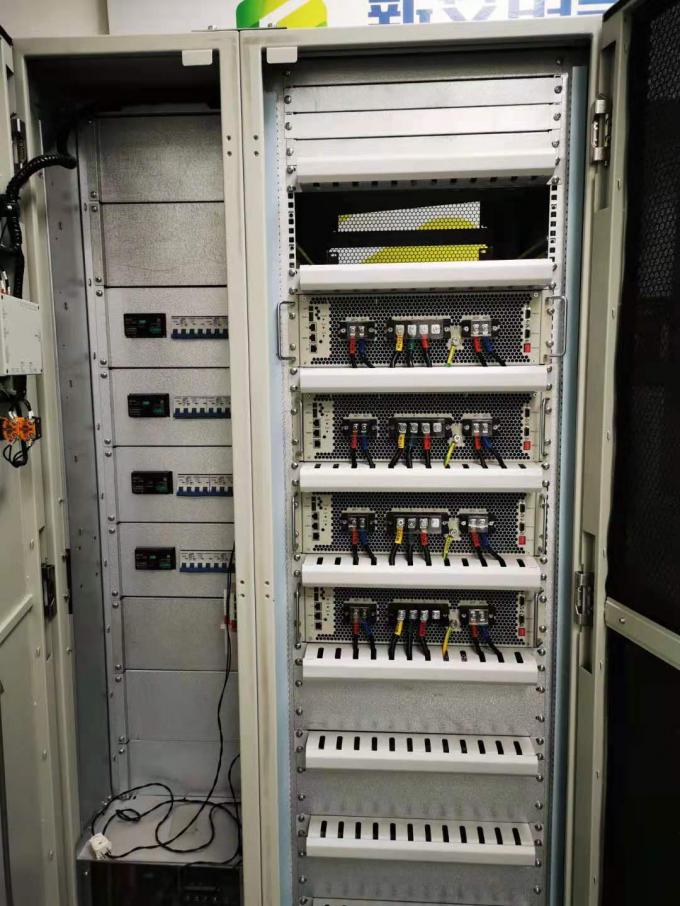

ANEシリーズエネルギー貯蔵コンバーターは,小型・中規模のエネルギー貯蔵システムを形成するために,複数の機器を並列ネットワークに組み込むのに便利です.柔軟な配置の特徴を有する, 便利な設置と便利なメンテナンスであり,分散型エネルギー貯蔵アプリケーションシナリオや一般的産業および商業顧客アプリケーションに特に適しています.監視システム触覚画面は外側から作られていて 小さなエネルギー貯蔵システムを作るのは便利です

特徴

• DC電圧設計:600V~900V
• AC380V/400V/415Vの電圧に対応する
• 3階建ての設計 低和音
• 容積が小さく 占拠量が少なく 設置が便利です
• 充電/放電変換は20ms未満である.

技術パラメータ:

モデルクラス MASI-70KR1

DC側パラメータ

電圧範囲 DC600V DC900V DCチャネル番号1 電流 110A 充電管理 3段階充電

AC サイド ON GRID パラメータ

Grid Type 3P+PE Rated Power 70kW Rated Voltage 380V Rated Current 106A Voltage Range -15%～+15% Rated Frequency 50Hz/60Hz 4 / 4 Frequency Range ±3Hz Power Ratio -1~+1 Output harmonic wave ≤3% ENVIREMENT Temperature -25℃～55℃(Over 45℃ derating ) Relatively humidity 0％RH～95％RH圧縮しない作業姿勢 45 °C,2000m (低圧なし),2000m~4000m低圧 騒音 <65dB 通信インターフェース RS485,CAN,LAN 設置タイプ スタック設置 最大効率 98.5% EMCクラスA 隔離型 不隔離型 保護グレード IP20 冷却型 空気冷却, 扇風機速度制御のインテリジェント サイズ 435*135*700mm ((W*H*D) 体重 35kg

環境

作業温度-25°C55°C (≥45°) 輸出電力の削減

貯蔵温度-40°C~70°C (バッテリーなし) 相対湿度 0%RH~95%RH,冷却なし

作業高度 45°C時,2000m (影響なし),2000m~4000m 出力電源

騒音<68dB

コミュニケーションと管理

通信インターフェイスRS485,CAN,LAN,REPO

通信プロトコル CAN,ModBusTCP ModBusRTU

設置:壁掛け ピーク効率: 98.2% EMC:A級認証:G99/CE/CQC

隔離性:隔離性のない室内:IP20I,P32

冷却:交換可能な扇風機モジュールによる強制冷却

サイズ (W*H*D) (mm) 435*135*630460*190*750 体重 (kg): 35

すべての性能とパラメータは,我々の技術部門の最新の確認の対象となります

.
